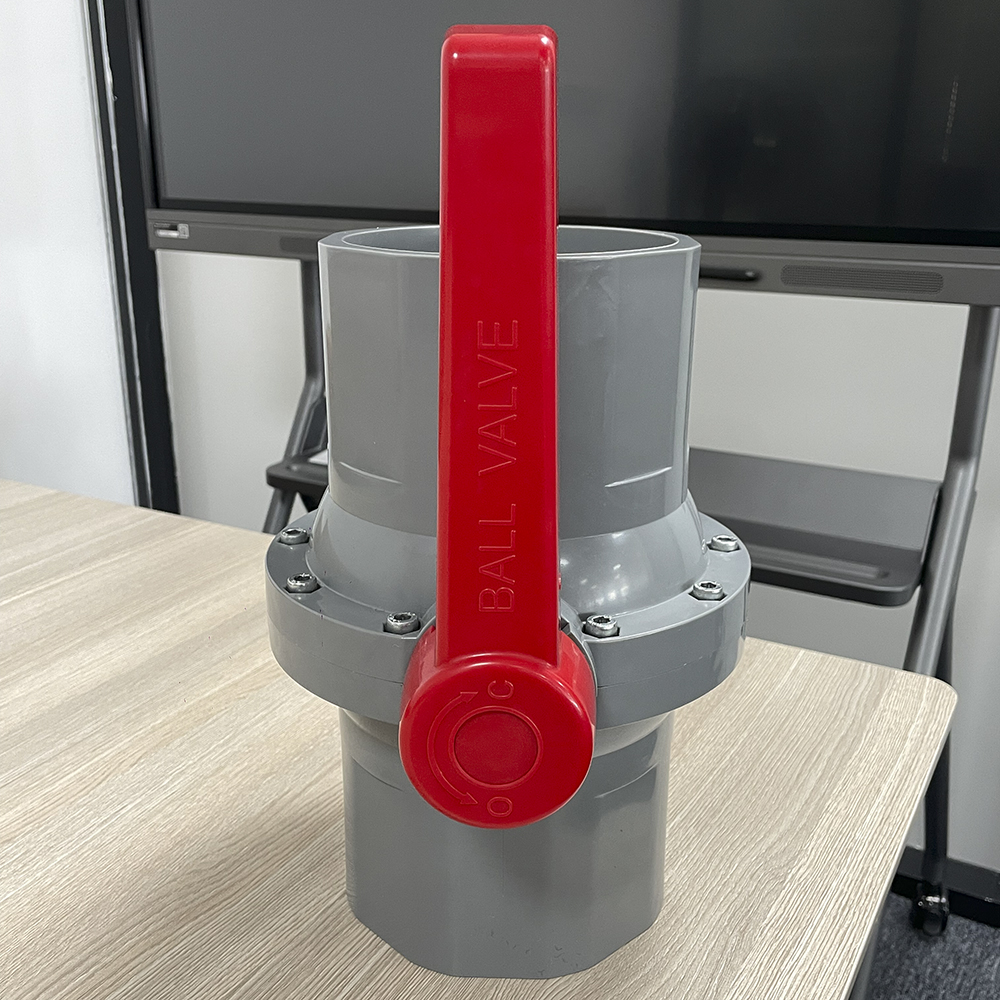

China OEM High Quality140MM 160MM 168MM 200MM Válvula de bola de gran tamaño UPVC de aceiro inoxidable para fábrica e fabricantes do proxecto DN200

OEM alta calidade 140 MM 160 MM 168 MM 200 MM de acero inoxidable UPVC válvula de bola de gran tamaño para o proxecto DN200

Válvula de bola de gran tamaño UPVC de acero inoxidable de alta calidad OEM 140 MM 160 MM 168 MM 200 MM para o proxecto DN200 Imaxe destacada

Breve descrición:

Válvula de bola
1. Cores suaves e deseño compacto
operación 2.Leakproff;
3.Os extremos de luz e unión facilitan a instalación
4.Económico como taxas de transporte máis baratas e longa vida laboral
5.Well e control de alta calidade
6.Ambiente amigable, non tóxico
7.Resistencia á intemperie e á abrasión e excelente resistencia química
8. Amplamente utilizado na construción, rego, industria e piscina
9. Pedido pequeno aceptable
10.O deseño e o logotipo do cliente son benvidos

Tamaño:140 MM 160 MM 168 MM 200 MM

Extremo conxunto:ASTM BS DIN ISO JIS

Presión de traballo:PN16

Envíanos un correo electrónico

Detalle do produto

FAQ

Etiquetas de produtos

Lenda e mapa físico

produción única

Material compoñente

especificación do material

NON.	Parte	Material	CANT
1	CORPO	UPVC, CPVC	1
2	ANILLO TÓRICO DA VISTA	EPDM,FPM(NBR)	1
3	TAMAÑO	UPVC, CPVC	1
4	BOLA	UPVC, CPVC	1
5	SELLO DE ASENTO	TPE,TPVC,TPO	2
6	CAP	PVC, ABS	1
7	MANGO	PVC, ABS	1
8	PARAFUSO	SS304, ACERO	1

Táboa de comparación de parámetros de tamaño do modelo

DIMENSIÓN												Unidade
MODELO	DN		15	20	25	32	40	50	65	80	100
	TAMAÑO		1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"	Polgadas
	thd./in	NPT	14	14	11.5	11.5	11.5	11.5	8	8	8	mm
	thd./in	BSPT	14	14	11	11	11	11	11	11	11	mm
	JIS	I	20	20	24	26	30	31	45	48	53	mm
		d1	22.3	26.3	32.33	38.43	48.46	60,56	76.6	89.6	114.7	mm
		d2	21.7	25.7	31.67	37,57	47,54	59.44	75,87	88,83	113,98	mm
	ANSI	I	18	20	24	26	30	31	45	48	53	mm
		d1	21.54	26.87	33,65	42.42	48,56	60,63	73,38	89.31	114,76	mm
		d2	21.23	26.57	33.27	42/04	48.11	60.17	72,85	88.7	114.07	mm
	DIN	I	18	20	24	26	30	31	45	48	53	mm
		d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	mm
		d2	20	25	32	40	50	63	75	90	110	mm
	d		15	19	24	30	34	45	55	70	85	mm
	H		37	55	66	73	81	91	99	121	134	mm
	A		68	80	94	100	110	136	170	210	236	mm
	L		77	91	103	111	123	146	178	210	255	mm
	D		32	37.5	44	52	60	74	93	110	135	mm
